Тали ручные цепные шестеренные

Тали ручные цепные шестерённые ТОО «Меткан XXI век» поставляет грузоподъёмностью от 0,5 до 5,0 т и с высотой подъёма от 3 до 24 м, а тали ручные рычажные — грузоподъёмностью от 0,75 до 3,0 т и с высотой подъёма от 3 до 12 м. Таль подвешивают за верхний крюк к грузоподъёмной балке, тележке или другой опоре, а груз берут нижним крюком на силовой цепи; работают обе тали от усилия руки, без электропитания. Ниже — размеры, усилие, цепь и масса каждого типоразмера, чем шестерённая таль отличается от рычажной, как выбрать таль и что назвать при заказе. Поставка по Караганде бесплатна, отгрузка идёт по всем городам и регионам Республики Казахстан.

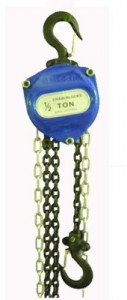

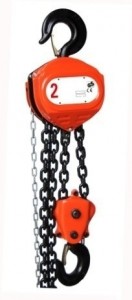

Тали ручные цепные шестерённые

Шесть высот подъёма — 3, 6, 9, 12, 18 и 24 м — и пять типоразмеров по грузоподъёмности. Размеры, усилие на руке и силовая цепь от высоты подъёма не зависят:

Грузоподъёмность, т	H, мм	B, мм	L, мм	Усилие на руке, кг	Толщина силовой цепи, мм	Шаг звена силовой цепи, мм
0,5	242	130	152	22	6	18
1,0	242	130	152	22	6	18
2,0	370	130	152	22	6	18
3,0	455	143	183	32	8	24
5,0	570	165	216	32	10	30

Масса тали растёт с высотой подъёма — чем выше подъём, тем длиннее силовая цепь. Масса, кг, при высоте подъёма:

Грузоподъёмность, т	3 м	6 м	9 м	12 м	18 м	24 м
0,5	10	13	18	23	—	—
1,0	10	13	18	23	28	—
2,0	13	21	27	34	41	—
3,0	21	32	41	51	61	—
5,0	32	47	62	78	94	—

Прочерк: высоту подъёма 24 м у талей от 0,5 до 3,0 т и 18 м у тали 0,5 т каталог называет без массы — она уточняется при заказе; таль 5,0 т в каталоге — с высотой подъёма до 18 м.

Тали ручные рычажные

Ручная рычажная таль — устройство для подъёма груза, механизм которого приводится в движение рычагом. Человек, поднимающий груз, находится сверху, около места крепления тали. Высоты подъёма — 3, 6, 9 и 12 м:

Грузоподъёмность, т	H, мм	B, мм	A, мм	Усилие на руке, кг	Толщина силовой цепи, мм	Шаг звена силовой цепи, мм
0,75	320	86	280	22	6	18
1,0	320	86	280	22	6	18
1,5	380	100	410	22	8	24
2,0	380	100	410	22	8	24
3,0	480	118	410	32	10	30

Масса, кг, при высоте подъёма:

Грузоподъёмность, т	3 м	6 м	9 м	12 м
0,75	9	11	13	15
1,0	8,1	11,8	13	15
1,5	13	18	22	27
2,0	12,6	19,6	22	27
3,0	22	29	36	43

Как читать таблицы

Размеры H, B и L у шестерённых талей и H, B и A у рычажных даны в миллиметрах так, как их обозначает каталог. Силовая цепь утолщается с грузоподъёмностью: у шестерённых талей до 2,0 т она толщиной 6 мм с шагом звена 18 мм, у 3,0 т — 8 и 24 мм, у 5,0 т — 10 и 30 мм; у рычажных — 6 и 18 мм до 1,0 т, 8 и 24 мм у 1,5 и 2,0 т, 10 и 30 мм у 3,0 т. Усилие на руке у обоих видов — 22 кг у талей до 2,0 т и 32 кг у талей 3,0 т и 5,0 т.

Шестерённая или рычажная

Грузоподъёмность. Шестерённые тали — до 5,0 т, рычажные — до 3,0 т.
Высота подъёма. У шестерённых — до 24 м, у рычажных — до 12 м.
Где стоит человек. Рычажную таль приводят в движение рычагом, и работающий находится сверху, у места её крепления.

Разбор видов талей и того, где их применяют, — в обзоре Тали в Казахстане по разновидностям.

Как выбрать таль

По грузоподъёмности. Она не меньше массы поднимаемого груза.
По высоте подъёма. Её выбирают из ряда таблицы — от 3 до 24 м у шестерённых талей и от 3 до 12 м у рычажных — с учётом того, на какую высоту поднимают груз.
По месту работы. Если поднимать груз нужно, находясь у места крепления тали, подходит рычажная.

Груз к нижнему крюку тали присоединяют стропом — текстильным, канатным или цепным — или такелажной скобой.

Что назвать при заказе

Вид тали — цепная шестерённая или рычажная, — грузоподъёмность, высоту подъёма и количество. Если к тали нужны стропы или скобы, назовите и их.

Что рядом в каталоге

Тали, лебедки ручные рычажные тросовые, крюки и скобы собраны в разделе Комплектующие к грузозахватным приспособлениям. Все виды строп — на странице Грузозахватные приспособления.
